ماژول مبدل تغذیه DC-DC ایزوله (switching) POWER MATE ساخت تایوان

مشخصات فنی ماژول مبدل DC-DC ایزوله 20 وات – P-DUKE FDC20-24S05

🏷️ معرفی محصول

ماژول FDC20-24S05 از برند معتبر P-DUKE / Power Mate Technology Co., Ltd. (ساخت تایوان) یک مبدل تغذیه DC-DC سوئیچینگ ایزوله است که ولتاژ ورودی 24 ولت DC را به خروجی 5 ولت DC تثبیت‌شده تبدیل می‌کند.
این ماژول برای کاربردهای صنعتی، کنترل، مخابرات و سیستم‌های الکترونیکی دقیق طراحی شده و دارای راندمان بالا و ایزولاسیون کامل بین ورودی و خروجی است.

---

⚙️ مشخصات الکتریکی

ویژگی    مقدار

مدل    FDC20-24S05
نوع مبدل    DC-DC ایزوله (Switching Regulator)
برند    P-DUKE / Power Mate Technology Co., Ltd.
کشور سازنده    تایوان (Taiwan)
توان خروجی    20 وات
ورودی (Input Voltage Range)    18 تا 36 ولت DC (نامی: 24VDC)
خروجی (Output Voltage)    5 ولت DC
حداکثر جریان خروجی    4 آمپر
ایزولاسیون ورودی/خروجی    تا 1500VDC
کارایی (Efficiency)    حدود 85٪
نویز و ریپل خروجی    کمتر از 100mVp-p
دمای کاری    -40°C تا +85°C
پین‌های کنترلی    Ctrl (روشن/خاموش از راه دور)
پین Trim    برای تنظیم دقیق ولتاژ خروجی
ابعاد تقریبی    50 × 25 × 10 میلی‌متر

---

🔌 پین‌ها و اتصالات

پین    توضیح

+Vi / -Vi    ورودی تغذیه DC (مثلاً 24V)
+Vo / -Vo    خروجی تثبیت‌شده 5VDC
Ctrl    پایه فعال‌سازی یا غیر فعال‌سازی از راه دور
Trim    تنظیم دقیق سطح ولتاژ خروجی

---

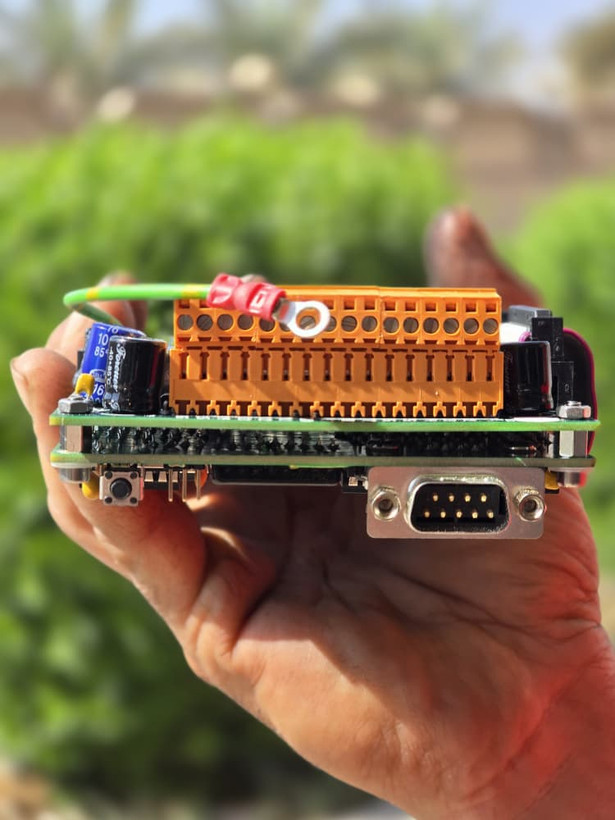

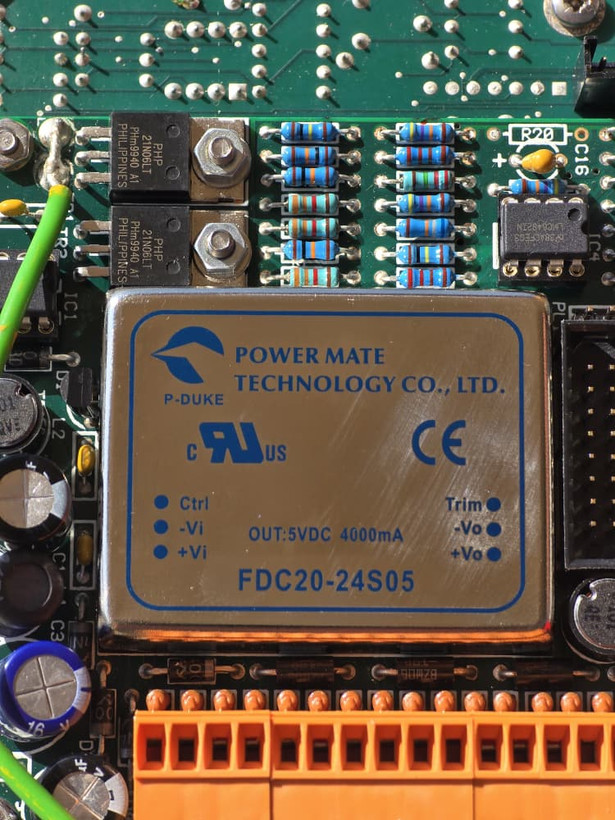

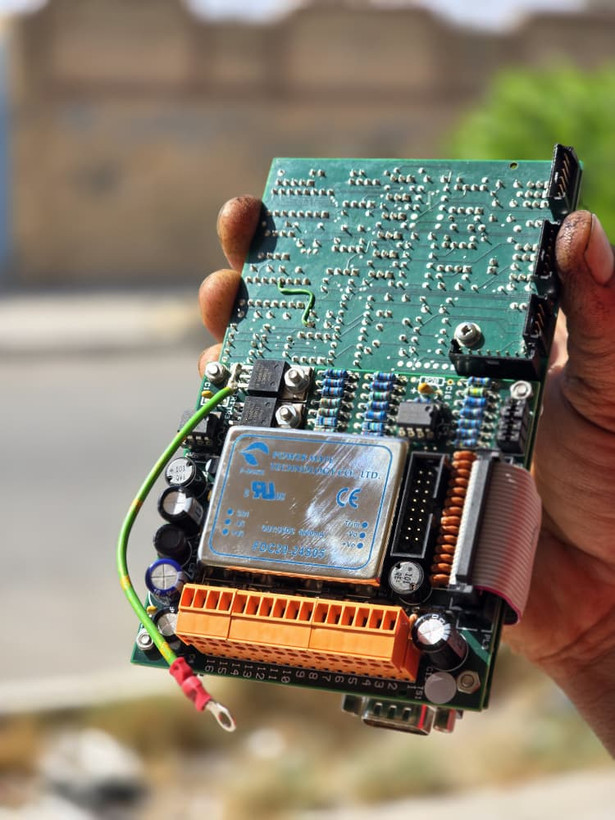

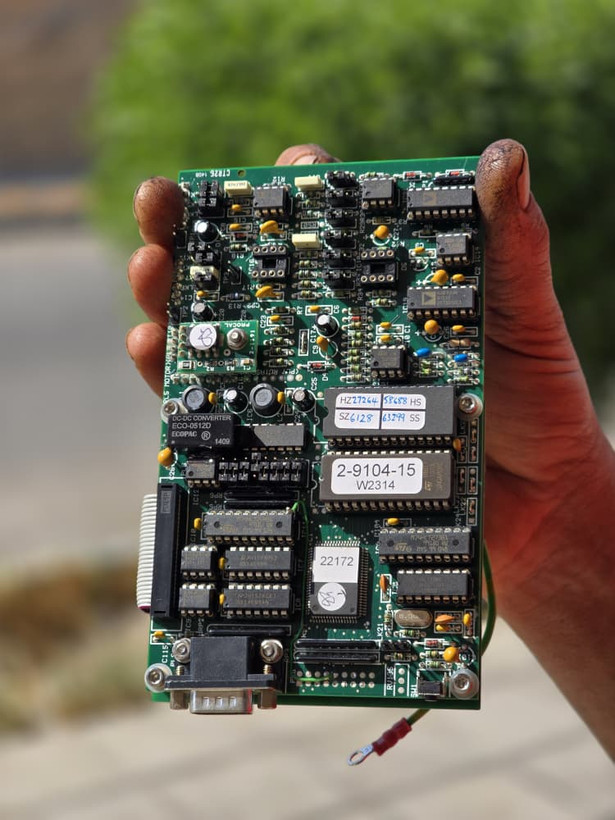

🧩 اجزای روی برد (در تصویر)

خازن‌های الکترولیتی: فیلتر و کاهش ریپل خروجی

مقاومت‌های محوری (آبی): بخش کنترل، فیدبک و تقسیم ولتاژ

آی‌سی DIP-8: کنترلر یا مدار محافظ

ترانزیستورهای قدرت (MOSFET): بخش سوئیچینگ اصلی

سیم سبز متصل‌شده دستی: احتمالاً برای اتصال زمین یا بای‌پس ایزولاسیون (در بررسی فنی باید بررسی شود)

---

⚙️ کاربردها

تغذیه مدارهای منطقی و کنترلی (5V) از ورودی صنعتی 24V

سیستم‌های PLC، کنترلر موتور، تجهیزات مخابراتی و صنعتی

تأمین تغذیه ایزوله برای سنسورها یا مدارات حساس

محافظت در برابر نویز و نوسانات خطوط برق صنعتی

---

🧠 نکات فنی و تست عملکرد

1. پیش از هرگونه تست، ورودی 24VDC را بررسی کنید.

2. خروجی باید حدود 5.0 ولت DC باشد (با یا بدون بار).

3. در صورت وجود ورودی و نبود خروجی، احتمال خرابی ماژول وجود دارد.

4. مقاومت بین زمین ورودی و خروجی نباید اتصال مستقیم نشان دهد (در صورت سالم بودن ایزولاسیون).

5. در صورت وجود نویز یا افت ولتاژ، خازن‌ها را بررسی و در صورت بادکردگی تعویض کنید.

6. اگر سیم سبز اضافه شده، مسیر آن را بررسی کنید تا ایزولاسیون از بین نرفته باشد.

---

⚡ جمع‌بندی

ماژول P-DUKE FDC20-24S05 یک مبدل تغذیه DC-DC ایزوله با کیفیت صنعتی است که ورودی 24 ولت را به خروجی 5 ولت 4 آمپر تبدیل می‌کند.
ایده‌آل برای پروژه‌های صنعتی، الکترونیک دقیق و سیستم‌های کنترل با نیاز به ایزولاسیون بین ورودی و خروجی.
